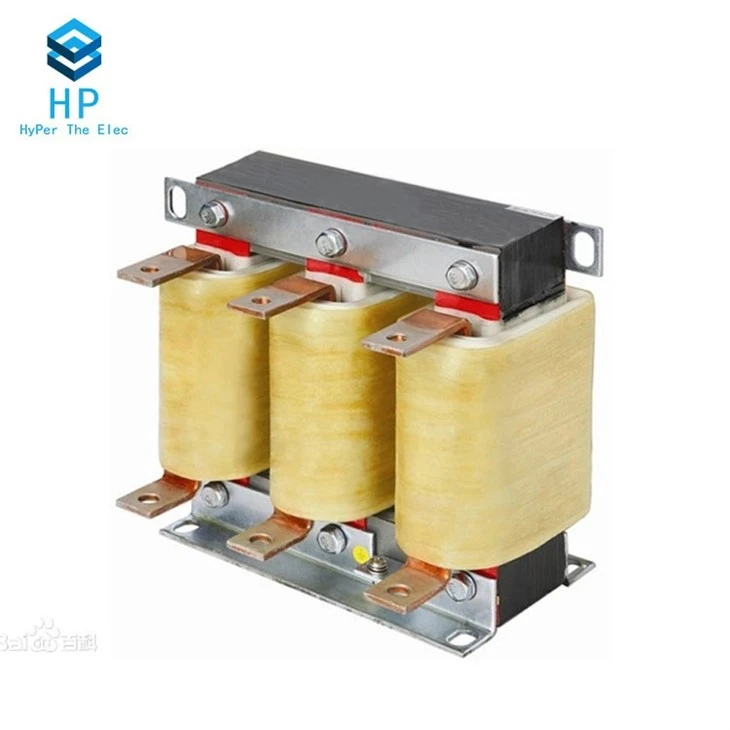

سیر شدہ ری ایکٹر

سنترپتی ری ایکٹرز کو "سیچوریشن چوکس" کے نام سے بھی جانا جاتا ہے۔ ایک قسم کا ری ایکٹر جس میں AC وائنڈنگ، DC وائنڈنگ، اور ایک یا زیادہ سلکان سٹیل شیٹ کور ہوتے ہیں۔ AC وائنڈنگ کنٹرول سسٹم کے مین سرکٹ کے بوجھ کے ساتھ سیریز میں منسلک ہے، اور DC وائنڈنگ DC کنٹرول کرنٹ سے منسلک ہے۔ کنٹرول کرنٹ کی شدت کو تبدیل کرنا کور کی سنترپتی ڈگری کو تبدیل کر سکتا ہے اور رد عمل کی قدر کو تبدیل کر سکتا ہے۔

ایپلی کیشن: ایس آر کے ہائی ہسٹریسس اور توسیعی شور کی وجہ سے، یہ اکثر موٹی لپٹی ہوئی جگہ پر نصب ہوتا ہے۔ حفاظتی چنگاری گیپس اور لوڈ ٹیپ سوئچ سوئچ کے علاوہ، سنترپتی ری ایکٹر ایک بہت ہی قابل اعتماد ڈیوائس ہیں اور اس لیے عام طور پر ان میں استعمال ہوتے ہیں:

(1) کنٹرول وولٹیج کا بڑا آفسیٹ؛

(2) وولٹیج فلکر کو کم کرنا۔

(3) ڈی سی ٹرانسمیشن ٹرمینل پر ری ایکٹیو پاور معاوضہ۔

اصل: ووشی، جیانگسو، چین

سرٹیفیکیشن یونٹ: ISO9001، CE، ISO14001، OHSAS18001، وغیرہ۔

قیمت: قابل تبادلہ

ادائیگی کی شرائط: ٹی ٹی، ایل سی

ترسیل کی تاریخ: قابل تبادلہ

پیکیجنگ: معیاری برآمد کریں۔

مارکیٹس: مشرق وسطی/افریقہ، ایشیا، جنوبی امریکہ، یورپ/شمالی امریکہ

وارنٹی: 1 سال

کم از کم آرڈر کی مقدار: 1 سیٹ

SR-قسم کے معاوضہ دینے والے میں بلٹ ان وولٹیج کنٹرول کی صلاحیت ہوتی ہے، جو وولٹیج کو ریگولیٹ کرنے کے لیے thyristor سوئچنگ یا بیرونی کنٹرول کی ضرورت کے بغیر ٹرمینل پر وولٹیج میں ہونے والی تبدیلیوں کا براہ راست جواب دیتا ہے۔ الٹرا ہائی وولٹیج سسٹمز پر لاگو ہونے پر، SR قسم کے معاوضے کنکشن ٹرانسفارمر کے ذریعے ٹرانسمیشن سسٹم بس سے منسلک ہوتے ہیں۔ چونکہ SR-قسم کا معاوضہ لوہے کا بنیادی ڈھانچہ اپناتا ہے، اس میں 3∽4PU اوور کرنٹ کو برداشت کرنے کی موروثی صلاحیت ہوتی ہے، جو اسے قلیل مدتی اوور وولٹیج کو کنٹرول کرنے کے لیے بہت موزوں بناتا ہے۔ تاہم، SR کی اوورلوڈ کی صلاحیت ڈھلوان درست کرنے والے کیپسیٹر کے ذریعے محدود ہو سکتی ہے، اور اگرچہ شدید اوور وولٹیجز میں چنگاری کے فرق کے ساتھ ڈھلوان درست کرنے والے کیپسیٹر کو نظرانداز کرنا ممکن ہے، لیکن یہ اوور وولٹیج ریگولیشن کی خصوصیات کی قیمت پر آتا ہے۔

ڈھلوان درست کرنے والے کیپسیٹر کا سنترپتی ری ایکٹر تمام تجارتی SVCs میں سب سے تیز ہے، اور ڈھلوان درست کرنے والا کپیسیٹر ردعمل کو سست کر دیتا ہے، جس کا کل رسپانس ٹائم 1.5∽2 سائیکل ہوتا ہے، جس کا موازنہ thyristor-controlled reactors (TCRs) سے ہوتا ہے۔ . TSC کے مقابلے میں SR نقصانات زیادہ ہیں۔
